3000 Digital Series 數字無線系統,是一款配備新型獨特編碼的數字無線系統,可以同時運行多達24通道。
① 采用 Audio-Technica 原裝編解碼器,提供高音質,低延遲(2.5ms)的性能。
② 在6 MHz頻寬中最高可容立17個通道,而在多通道HD模式下,更可容立到24個通道。備有三個頻段:DE2(470–530 MHz),EE1(530– 590 MHz)和FF1(606–666 MHz)。
③ 真正的分集接收和糾錯技術,具有很高的射頻穩定性。
④ 天線級聯配置,可連接多達5臺接收機。
⑤ 接收器的兩個音頻可作混音輸出。
⑥ 可用于無線管理器軟件的網絡連接,該軟件允許作頻率協調、設備監視和實時現場檢查。
⑦ 具有4位數字 PIN 碼和 AES256 加密功能可增強機密性。
⑧ MIC / LINE輸出切換,-12至20 dB可作1 dB的步進調節。
⑨ 發送器和接收器裝有OLED屏幕,能有更佳讀取和按鍵設置及警報。
⑩ 可配合使用兼容Ni-MH的充電器作充電。
? 另外置有Dante網絡輸出的型號(ATW-DR3120DAN)。
? 手持式發射器內部采用高通濾波器設計,并可轉換連接多個可互換式話筒收音頭(基于暢銷的鐵三角話筒型號),此互換式收音頭采用工業標準螺紋安裝,能有非低的手持噪聲。
? 盒式發射器上設有具觸感的撥動式靜音開關(可停用),即使在發射器按鈕鎖定時,亦能作實際的靜音設置。
? 盒式發射器上,使用新型堅固的cH型連接器,可與專屬的領帶式話筒、頭戴式話筒和其他配置有cH型螺絲固定式4針連接器的電纜作牢固的連接。
3000 Digital Series 整體系統指標
工作頻率
頻段 DE2: 470.125 至 529.975 MHz;
頻段 EE1: 530.000 至 589.975 MHz;
頻段 FF1: 606.000 至 665.975 MHz
最少頻率間隔
125 kHz
調制方法
π/4-shift DQPSK
帶寬
< 192 kHz
動態范圍 (典型值)
ATW-DT3201 話筒輸入: > 120 dB (A計權、典型);
ATW-DT3201 樂器輸入: > 108dB (A計權、典型);
ATW-DT3202: > 120 dB (A計權、典型)
總諧波失真
< 0.1% (1 kHz時、-20 dBFS)
延遲時間
< 2.5 ms (XLR輸出期間)
有效工作距離
< 約120米 (在沒有干擾情況下)
工作環境溫度
-5°C ~ 40°C
頻率響應
20 Hz ~ 22,000 Hz (取決于所安裝的話筒元件)
同時使用通道數量
普通模式下,一個 6 MHz 電視通道內高達 17ch (一個 8 MHz 電視通道內為22ch);
在HD模式下,一個 6 MHz 電視通道內高達 24ch (一個 8 MHz 電視通道內為 32ch);
(取決于無線電波環境和使用條件);
ATW-DR3120 / ATW-DR3120DAN 接收機
接收系統
真正分集式
鏡頻抑制
70 dB正常
靈敏度
-98 dBm (10-5 BER)
最大輸出電平
18 dBV (線路),?12 dBV (話筒)
天線輸入
BNC型, 50Ω
天線供電 12V 直流, 150mA (組合式)
供電
交流 100 ~ 240V (50/60 Hz)
尺寸
483 mm × 385 mm × 44 mm (寬 × 深 × 高)
重量
約 4.1 公斤
標配
2根 1/2λ 鞭狀天線、電源線、4個橡膠支腳

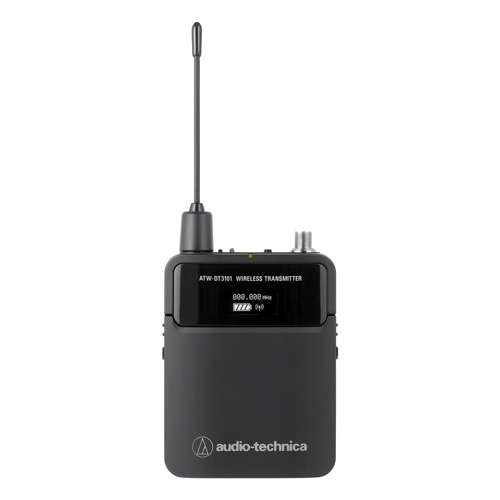

ATW-DT3101 盒式發射機
射頻輸出功率
高輸出 20 mW; 中輸出 10 mW; 低輸出 2 mW
輸入端子
cH型4針螺旋接頭
接點1: 地線、接點2: 樂器輸入、接點3: 話筒輸入、接點4: +5V供電偏壓
高通濾波
80 Hz, 120 Hz, 160 Hz, 12 dB/倍頻程
電池
兩節堿性或鎳氫1.5V AA電池
電池耗電 / 壽命
使用鎳氫1.5V AA電池時:約7小時 (1900 mAh; High),約9小時 (2500 mAh; High)
使用堿性1.5V AA 電池時:約6小時 (High)
尺寸
64 mm × 23 mm × 82 mm (寬 × 深 × 高)
重量
約105克
標配

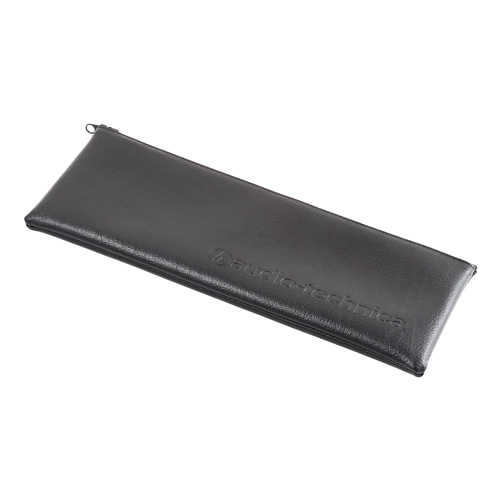

收納袋

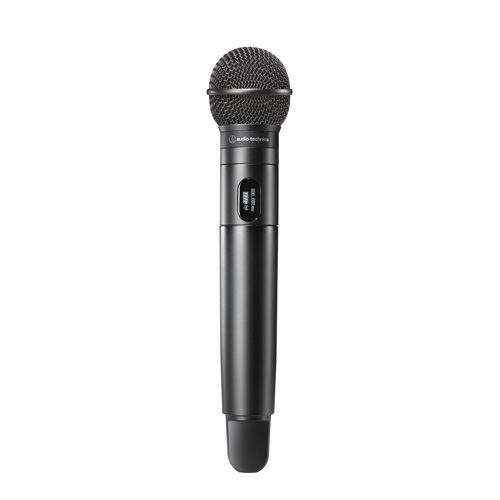

ATW-DT3102 手持話筒發射機
射頻輸出功率
高輸出 20 mW; 中輸出 10 mW; 低輸出 2 mW
收音頭
工業標準螺紋安裝可互換收音頭:
C510 - 動圈式,心型指向性
C710 - 電容式,心型指向性
高通濾波
80 Hz, 120 Hz, 160 Hz, 12 dB/倍頻程
電池
兩節堿性或鎳氫1.5V AA電池
電池耗電 / 壽命
使用鎳氫1.5V AA電池時:約7小時 (1900 mAh; High),約9小時 (2500 mAh; High)
使用堿性1.5V AA 電池時:約6小時 (High)
尺寸
ATW-DT3102 (不含收音頭):長 193 mm, 最大直徑 37 mm
ATW-DT3102/C510:長 265 mm, 最大直徑 54 mm
ATW-DT3102/C710:長 271 mm, 最大直徑 50 mm
重量
ATW-DT3102 (不含收音頭):205克,不含電池
ATW-DT3102/C510:335克,不含電池
ATW-DT3102/C710:319克,不含電池
標配
收納袋、AT8456a Quiet-Flex? 話筒夾
